Шахтные трубы — это специализированные инженерные конструкции, предназначенные для безопасного и эффективного отвода продуктов сгорания от котельных установок в промышленных и жилых зданиях. Они представляют собой вертикальные каналы, обеспечивающие необходимую тягу за счет разницы температур и высот, а также защищающие окружающую среду от вредных выбросов. Правильный выбор типа трубы, материала и метода монтажа критически важен для энергоэффективности системы отопления и соблюдения строгих экологических норм.
В современной теплоэнергетике и системах автономного отопления шахтные трубы играют роль ключевого элемента инфраструктуры. В отличие от традиционных отдельно стоящих дымовых труб, шахтная конструкция часто интегрируется непосредственно в несущие стены здания или представляет собой отдельную самонесущую шахту, внутри которой размещается один или несколько газоходов (футеровок). Основная функция такой системы — создание естественной или принудительной тяги, необходимой для удаления дымовых газов из топки котла в атмосферу.
Принцип работы базируется на законах физики: горячие газы имеют меньшую плотность, чем холодный окружающий воздух. Эта разница плотностей создает подъемную силу. Чем выше труба и чем больше разница температур между газами внутри и воздухом снаружи, тем сильнее тяга. Однако в современных условиях простого «дымохода» недостаточно. Шахтные трубы должны обеспечивать:
Современные требования к экологии (особенно актуальные в 2024-2025 годах) диктуют необходимость использования многослойных систем. Однослойные кирпичные шахты уходят в прошлое, уступая место композитным решениям, где несущая функция отделена от функции газоотведения. Это позволяет оптимизировать затраты на строительство и повысить надежность всей системы теплоснабжения.
Выбор конкретного типа шахтной трубы зависит от множества факторов: вида используемого топлива, мощности котельной, этажности здания и климатических условий региона. На текущий момент рынок предлагает несколько основных категорий решений, каждое из которых имеет свои технические особенности.
Это классическое решение, используемое десятилетиями. Кирпичная шахта выполняется из специального огнеупорного кирпича и часто служит несущей частью здания. Внутри такой шахты может располагаться металлическая или керамическая гильза (футеровка).
Преимущества:
Недостатки:
Наиболее популярный вариант для модернизации существующих котельных и нового строительства средней мощности. Конструкция представляет собой двойную трубу («труба в трубе») с слоем негорючего утеплителя (базальтовое волокно) между ними. Внешний контур выполняет защитную и декоративную функцию, внутренний — транспортирует газы.
Для шахтных металлических труб характерно использование нержавеющей стали марок AISI 304, 316Ti или 310S в зависимости от агрессивности среды. Такая система может быть установлена внутри существующей кирпичной шахты (санация) или смонтирована как отдельный блок.
Комбинированный вариант, где в качестве несущей основы используется легкий бетон или кирпич, а внутри монтируются модульные керамические элементы. Керамика обладает уникальной химической стойкостью и гладкой поверхностью, что делает её идеальной для конденсационных котлов.
Инновационное решение для реконструкции старых промышленных труб. В существующую поврежденную железобетонную или кирпичную шахту опускается гибкий или жесткий полимерный рукав высокого давления. Это восстанавливает герметичность и защищает несущую конструкцию от коррозии без демонтажа старой трубы.
Для правильного выбора необходимо сопоставить технические параметры различных типов шахтных труб. Ниже приведена сравнительная таблица, помогающая определить оптимальное решение для конкретных задач.
| Характеристика | Кирпичная шахта (без футеровки) | Металлический сэндвич (Нержавеющая сталь) | Керамическая система в шахте | Полимерная футеровка |
|---|---|---|---|---|
| Срок службы | 20-30 лет (быстро разрушается от конденсата) | 25-40 лет (зависит от марки стали) | 50+ лет | 15-25 лет |
| Химическая стойкость | Низкая | Высокая (при использовании кислотостойких сталей) | Очень высокая | Высокая |
| Коэффициент теплопередачи | Высокий (большие потери тепла) | Низкий (отличная изоляция) | Средний/Низкий | Низкий |
| Скорость монтажа | Низкая (требует кладки) | Высокая (модульная сборка) | Средняя | Высокая (для реконструкции) |
| Стоимость монтажа | Высокая | Средняя | Выше средней | Зависит от состояния старой трубы |
| Применение | Твердое топливо, старые системы | Газ, дизель, пеллеты, универсально | Конденсационные котлы, газ | Реконструкция промышленных труб |
Процесс выбора шахтной трубы не должен основываться только на цене. Ошибки на этапе проектирования могут привести к дорогостоящему ремонту, падению КПД котла или даже аварийным ситуациям. При выборе продукта следует руководствоваться следующими ключевыми параметрами.
Различные виды топлива генерируют газы с разной температурой и химическим составом. Для твердотопливных котлов характерны высокие температуры (до 400-600°C) и наличие искр, что требует использования жаропрочных материалов. Для газовых и дизельных котлов критическим фактором является точка росы: при охлаждении газов ниже определенной температуры образуется конденсат, содержащий кислоты. В этом случае приоритет отдается материалам с высокой коррозионной стойкостью (кислотостойкая нержавеющая сталь или керамика).
Диаметр внутреннего канала шахтной трубы должен строго соответствовать мощности котла и диаметру выходного патрубка оборудования. Занижение диаметра приведет к недостаточной тяге и обратной тяге (попаданию угарного газа в помещение), а завышение — к чрезмерному охлаждению газов, образованию конденсата и обледенению оголовка трубы зимой. Высота трубы рассчитывается исходя из требований СНиП и санитарных зон, чтобы обеспечить рассеивание выбросов выше конька крыши и соседних зданий.
Качество теплоизоляции напрямую влияет на скорость образования конденсата и величину тяги. Для наружных участков труб и неотапливаемых помещений рекомендуется использовать базальтовый утеплитель плотностью не менее 120-150 кг/м³. Толщина слоя обычно составляет от 50 до 100 мм в зависимости от климатической зоны. Использование дешевых аналогов утеплителя недопустимо, так как они слеживаются и теряют свои свойства при высоких температурах.
Это один из самых важных параметров для металлических систем. Не вся «нержавейка» одинакова:
Качественный монтаж шахтной трубы гарантирует безопасность эксплуатации и длительный срок службы системы. Работы должны выполняться квалифицированными специалистами с соблюдением всех норм пожарной безопасности.
Перед началом работ необходимо иметь утвержденный проект, где рассчитаны аэродинамические параметры. Основание под трубу должно быть ровным и способным выдержать вес всей конструкции. Для тяжелых кирпичных или бетонных шахт требуется отдельный фундамент. Для легких металлических систем достаточно усиленного перекрытия или специальной опорной площадки.
Монтаж начинается снизу вверх. Элементы внутреннего канала соединяются по принципу «шип-паз» или с использованием хомутов. Важнейшее правило: соединение внутренних труб должно осуществляться по конденсату (раструб верхнего элемента надевается на нижний), чтобы влага стекала вниз, не попадая в утеплитель. Все стыки обязательно промазываются высокотемпературным герметиком для обеспечения газоплотности.
На внутренний цилиндр надевается слой утеплителя. Он должен плотно прилегать без зазоров. Затем монтируется внешняя оболочка. Соединение внешних элементов производится по дыму (нижний элемент вставляется в верхний), чтобы продукты сгорания не выходили наружу через стыки. Шаг крепления хомутов обычно составляет 1,5–2 метра для обеспечения жесткости конструкции.
Шахтная труба крепится к несущим конструкциям здания с помощью кронштейнов каждые 2-3 метра высоты. В местах прохождения через кровлю и перекрытия необходимо устанавливать специальные проходные узлы (разделки), обеспечивающие пожаробезопасный зазор между трубой и горючими материалами. Использование негорючих материалов (базальт, вермикулит) для заполнения зазоров обязательно.
Завершает монтаж установка оголовка, который защищает трубу от осадков и птиц. В ветреных регионах рекомендуется установка дефлектора, который усиливает тягу за счет аэродинамического эффекта. Для систем с принудительной тягой устанавливаются дымососы.
Эффективность любой системы дымоудаления или транспортировки теплоносителя напрямую зависит от качества используемых изоляционных материалов. Именно здесь на передний план выходят технологии, разработанные ведущими производителями отрасли. Например, компания ООО «Циндао Юаньтунда Чжунтун Энерджи Групп» специализируется на исследованиях, разработке и производстве широкого ассортимента высокоэффективных изоляционных решений для труб, которые находят применение как в системах дымоудаления, так и в магистральных теплосетях.

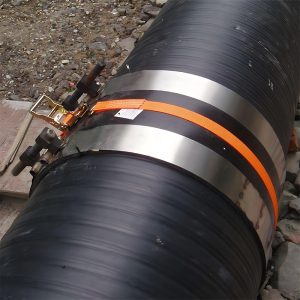

Продукция компании включает в себя трубы с полиуретановой пенопластовой изоляцией для прямой закладки в грунт, а также решения для воздушных и подземных коммуникаций, оснащенные прочной стальной оболочкой. Помимо самих труб, производитель поставляет полный набор изоляционных фитингов — колена, тройники, переходники и фиксированные опоры, что позволяет создавать герметичные и надежные системы любой сложности. Особое внимание уделяется материалам для соединения и герметизации, таким как термоусадочная лента и муфты для электроплавления, обеспечивающим монолитность изоляционного контура.
Подобные инновационные продукты широко востребованы в городском теплоснабжении, нефтяной, химической и газовой промышленности. Их использование гарантирует превосходную теплоизоляцию, высокую коррозионную стойкость и длительный срок службы, позволяя удовлетворить самые разнообразные требования к изоляции трубопроводов в различных, порой экстремальных, условиях эксплуатации. Интеграция таких качественных компонентов в проект шахтной трубы или тепловой сети является залогом ее энергоэффективности и долговечности.
Индустрия производства шахтных труб постоянно развивается, реагируя на ужесточение экологических норм и потребность в энергоэффективности. Вот основные тенденции текущего периода:
1. Цифровой мониторинг состояния труб. Современные промышленные шахты все чаще оснащаются датчиками температуры, давления и вибрации. Данные передаются в единую систему диспетчеризации, позволяя прогнозировать необходимость обслуживания и предотвращать аварии.
2. Модульность и скорость сборки. Производители переходят на полностью заводскую готовность узлов. Это сокращает время монтажа на объекте до минимума, что особенно важно при реконструкции действующих котельных, где простой системы отопления недопустим.
3. Эко-футеровки. Разрабатываются новые композитные материалы для внутренней облицовки, которые не только устойчивы к кислотам, но и обладают каталитическими свойствами, способствуя дополнительному дожиганию вредных примесей прямо внутри канала трубы.
4. Адаптация под ВИЭ. С ростом популярности гибридных систем (котел + тепловой насос) меняются режимы работы дымоходов. Трубы теперь должны эффективно работать в импульсном режиме и выдерживать частые циклы нагрева-охлаждения.
В этом разделе собраны ответы на наиболее частые вопросы пользователей, касающиеся эксплуатации и выбора шахтных труб.
Периодичность очистки зависит от типа топлива. Для газовых котлов профилактический осмотр проводится раз в год, чистка — по необходимости (обычно раз в 2-3 года). Для твердотопливных систем чистка обязательна перед каждым отопительным сезоном и желательно в его середине. Скопление сажи снижает тягу и повышает риск возгорания.
Да, это возможно, но только при условии профессионального аэродинамического расчета. Необходимо предусмотреть разделительные перегородки внутри шахты или использовать систему с разным уровнем подключения, чтобы избежать взаимного влияния котлов друг на друга (например, задувания одного котла при работе другого).
Конденсат образуется, когда температура дымовых газов падает ниже точки росы. Основные причины: отсутствие утепления, слишком большой диаметр трубы или низкая мощность котла. Решение: установка качественной теплоизоляции, использование конденсатосборников с отводом влаги и, при необходимости, замена материала внутреннего контура на более кислостойкий.
При правильном подборе марки стали (не ниже AISI 316Ti для агрессивных сред) и грамотном монтаже срок службы металлической сэндвич-системы составляет от 25 до 40 лет. Керамические системы могут служить более 50 лет.
Для высоких отдельно стоящих труб (выше 10-15 метров) собственный фундамент обязателен для обеспечения устойчивости к ветровым нагрузкам. Для труб, крепящихся к фасаду здания, достаточно надежных кронштейнов и опорной площадки на уровне земли или перекрытия, способной выдержать вес конструкции.
Долговечность шахтной трубы зависит не только от качества монтажа, но и от регулярного обслуживания. Игнорирование простых правил может свести на нет преимущества даже самой дорогой системы.
Во-первых, регулярно проверяйте тягу. Использование простых анемометров или даже листа бумаги у открытой заслонки поможет выявить проблемы на ранней стадии. Во-вторых, следите за состоянием уплотнителей и герметика в местах соединений. Под воздействием температурных расширений герметик может терять эластичность и требовать обновления.
Особое внимание следует уделять конденсатосборникам. Если они переполнятся, кислота начнет разъедать нижние элементы трубы и проникать в стены здания. В зимний период необходимо контролировать состояние оголовка, предотвращая образование ледяных пробок, которые могут полностью заблокировать выход газов.
При появлении посторонних шумов, гула или вибрации в трубе следует немедленно вызвать специалистов для диагностики. Эти симптомы могут указывать на нарушение целостности конструкции, неправильную работу вентиляторов или критическое снижение тяги.
Выбор и монтаж шахтной трубы — это не просто техническая процедура, а стратегическая инвестиция в безопасность вашего дома или предприятия. Правильно спроектированная система обеспечивает стабильную работу отопительного оборудования, снижает расход топлива за счет поддержания оптимальной тяги и гарантирует соответствие всем экологическим стандартам.
Отдавая предпочтение современным многослойным решениям из качественных материалов, включая передовые изоляционные технологии от таких производителей, как ООО «Циндао Юаньтунда Чжунтун Энерджи Групп», вы избавляете себя от проблем с ремонтом, частыми чистками и заменой элементов на долгие годы. Помните, что экономия на материалах дымоходной системы часто приводит к многократно большим затратам в будущем. Доверяйте проектирование и монтаж только проверенным специалистам, использующим сертифицированные продукты, и ваша система отопления будет работать как часы в любую погоду.
