Теплоизолированные трубопроводы — это инженерные системы, состоящие из несущей трубы, слоя эффективной теплоизоляции и защитной оболочки, предназначенные для транспортировки теплоносителей с минимальными потерями энергии. Их использование критически важно для повышения энергоэффективности теплосетей, снижения эксплуатационных расходов и предотвращения аварийных ситуаций, связанных с промерзанием или коррозией. В данном руководстве мы подробно разберем конструкцию, преимущества, технологии монтажа и актуальные тенденции рынка на текущий период.
В современном энергетическом комплексе эффективность доставки тепла от источника к потребителю является одним из ключевых показателей рентабельности. Теплоизолированные трубопроводы представляют собой сложную многослойную конструкцию, разработанную специально для минимизации тепловых потерь при транспортировке горячей воды или пара. В отличие от традиционных методов утепления «по месту», где изоляция наносится вручную на уже смонтированную трассу, данные системы изготавливаются в заводских условиях, что гарантирует строгий контроль качества каждого слоя.
Принцип работы основан на создании термического барьера вокруг транспортируемой среды. Сердцевиной конструкции служит стальная труба (рабочий канал), по которой движется теплоноситель. Вокруг нее равномерно наносится слой теплоизоляционного материала, обладающего крайне низким коэффициентом теплопроводности. Завершает конструкцию внешняя оболочка, выполняющая функции механической защиты и гидроизоляции. Такая структура позволяет сохранять температуру теплоносителя практически неизменной на протяжении многих километров, даже в условиях экстремально низких зимних температур.
Актуальность использования таких систем в 2024-2025 годах обусловлена ужесточением требований к энергоэффективности зданий и сооружений. Потери в старых неизолированных или плохо изолированных сетях могут достигать 30-40%, что является недопустимым расточительством ресурсов. Применение современных предизолированных труб позволяет снизить эти потери до 2-3%, обеспечивая быструю окупаемость инвестиций за счет экономии топлива и уменьшения затрат на перекачку теплоносителя.
Качество и долговечность теплоизолированных трубопроводов напрямую зависят от материалов, используемых при их производстве. Каждый слой выполняет строго определенную функцию, и нарушение технологии изготовления любого из них может привести к преждевременному выходу всей системы из строя. Рассмотрим детально состав современной предизолированной трубы.
Внутренний элемент изготавливается из электросварных прямошовных или бесшовных стальных труб, соответствующих строгим государственным стандартам. Материал должен обладать высокой прочностью на разрыв, устойчивостью к внутреннему давлению и температурным расширениям. Поверхность стали перед нанесением изоляции проходит обязательную очистку от окалины, ржавчины и масел до степени чистоты, регламентированной техническими условиями. Это необходимо для обеспечения адгезии последующих слоев и предотвращения подпленочной коррозии.
На сегодняшний день безусловным лидером в качестве теплоизоляционного материала является пенополиуретан (ППУ). Этот материал вспенивается непосредственно на поверхности трубы в заводских условиях, создавая монолитный слой без пустот и мостиков холода. Ключевые характеристики ППУ включают:
В некоторых специфических случаях, например, для транспортировки сред с очень высокими температурами, может использоваться комбинация ППУ с другими материалами, однако для большинства городских и промышленных теплосетей чистый пенополиуретан остается оптимальным выбором.
Внешний слой защищает конструкцию от механических повреждений, воздействия грунтовых вод, агрессивных химических веществ и ультрафиолетового излучения. Существует два основных типа оболочек, выбор которых зависит от способа прокладки:
Для правильного выбора оборудования необходимо понимать классификацию теплоизолированных трубопроводов. Продукция различается по типу изоляции, способу прокладки, диаметру и температурному режиму эксплуатации. Неправильный выбор типа трубы может привести к неэффективной работе системы или ее разрушению в первые годы эксплуатации.
Это самый массовый вид продукции, используемый при строительстве новых теплотрасс методом прямой укладки в грунт. Отсутствие бетонных каналов значительно удешевляет строительство и ускоряет ввод объектов в эксплуатацию. Такие трубы рассчитаны на работу в агрессивных грунтовых условиях и обладают встроенной системой оперативного дистанционного контроля (СОДК) для мониторинга целостности изоляции.

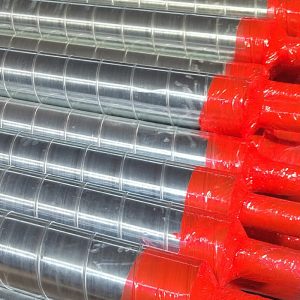

Данный тип предназначен для воздушных линий, прокладки в тоннелях, подвалах и других местах, где требуется повышенная механическая защита. Металлическая оболочка также облегчает крепление труб к опорам и конструкциям зданий. Важно отметить, что при надземной прокладке необходимо учитывать температурные деформации металла и предусматривать компенсаторы.
Хотя ППУ доминирует на рынке, для транспортировки перегретого пара с температурами выше 140°C иногда применяются комбинированные решения или изделия с изоляцией из минеральной ваты в металлической оболочке. Однако современные модификации ППУ позволяют работать и при высоких температурах, постепенно вытесняя минераловатные аналоги благодаря лучшей влагостойкости.
Переход на использование теплоизолированных трубопроводов заводской готовности дает ряд неоспоримых преимуществ по сравнению с традиционными методами строительства теплосетей. Эти преимущества подтверждаются многолетней практикой эксплуатации в различных климатических зонах.
Главным преимуществом является резкое снижение тепловых потерь. Коэффициент теплопотерь в современных ППУ-трубах не превышает 2-3%, тогда как в старых канальных системах с мягкой изоляцией он может достигать 25-30%. Это означает, что для отопления того же количества помещений требуется сжечь значительно меньше газа, угля или мазута. Экономия топлива напрямую влияет на себестоимость тепловой энергии для конечного потребителя.
Срок службы предизолированных труб составляет не менее 30 лет, а при правильной эксплуатации может достигать 50 лет. Это в 3-4 раза больше, чем у традиционных стальных труб с битумной или мягкой изоляцией. Долговечность обеспечивается за счет:
Бесканальная прокладка позволяет сократить сроки строительства теплотрасс в 3-4 раза. Отпадает необходимость в рытье глубоких траншей под бетонные каналы, устройстве дренажных систем и вентиляционных колодцев. Монтаж сводится к укладке труб в подготовленную песчаную подушку, сварке стыков и установке сигнальных проводов. Все работы могут проводиться круглогодично, независимо от погодных условий.
Снижение потребления топлива ведет к уменьшению выбросов углекислого газа и других продуктов сгорания в атмосферу. Кроме того, сами материалы (ППУ и полиэтилен) инертны и не выделяют вредных веществ в почву и грунтовые воды в процессе эксплуатации. Герметичность системы предотвращает утечки теплоносителя, которые могут загрязнять окружающую среду химическими реагентами, используемыми для подготовки воды.
Выбор надежного поставщика играет решающую роль в успехе проекта. На рынке выделяются компании, которые не просто производят трубы, но и предлагают комплексные инженерные решения. Ярким примером такого подхода является ООО «Циндао Юаньтунда Чжунтун Энерджи Групп». Эта компания специализируется на исследованиях, разработке и производстве широкого ассортимента высококачественных изоляционных материалов для труб.
Основная продукция предприятия включает трубы с полиуретановой пенопластовой изоляцией (ППУ) для прямой закладки в грунт, решения для воздушных и подземных коммуникаций, а также трубы в стальной оболочке. Особое внимание уделяется комплектности поставок: компания производит полный набор изоляционных фитингов, таких как колена, тройники, переходники и фиксированные опоры, что позволяет создавать герметичные системы любой сложности. Кроме того, «Циндао Юаньтунда Чжунтун Энерджи Групп» поставляет высокоэффективные материалы для соединения и герметизации, включая термоусадочную ленту и муфты для электроплавления.
Продукция компании широко используется в городском теплоснабжении, нефтяной, химической и газовой промышленности. Благодаря передовым технологиям производства, трубы обеспечивают превосходную теплоизоляцию, высокую коррозионную стойкость и длительный срок службы, полностью удовлетворяя разнообразные требования к эксплуатации в самых суровых условиях.
Для наглядного понимания различий между типами изоляции и их влияния на эксплуатационные показатели, приведем сравнительную таблицу. Данные усреднены и могут варьироваться в зависимости от конкретного производителя и диаметра трубы.
| Параметр | Трубы с ППУ изоляцией (Заводские) | Традиционные канальные системы | Трубы с мягкой изоляцией (Монтажная) |
|---|---|---|---|
| Коэффициент теплопотерь | 2–3% | 15–25% | 10–20% |
| Срок службы | 30–50 лет | 10–15 лет | 7–10 лет |
| Скорость монтажа | Высокая (бесканальная укладка) | Низкая (строительство каналов) | Средняя (зависит от погоды) |
| Влагостойкость | Абсолютная (закрытые ячейки ППУ) | Низкая (риск затопления каналов) | Средняя (риск намокания) |
| Необходимость обслуживания | Минимальная (мониторинг СОДК) | Высокая (ремонт каналов, замена изоляции) | Высокая (частые ремонты) |
| Капитальные затраты на строительство | Средние (экономия на земляных работах) | Высокие (бетон, дренаж) | Низкие (но высокие операционные расходы) |
Из таблицы видно, что несмотря на возможное первоначальное удорожание материала по сравнению с простой черной трубой, совокупная стоимость владения (TCO) предизолированными системами значительно ниже за счет отсутствия дорогостоящих ремонтов и колоссальной экономии энергии.
Качество монтажа теплоизолированных трубопроводов является критическим фактором, определяющим долговечность всей системы. Даже самая качественная заводская труба может выйти из строя преждевременно, если стыковые соединения выполнены с нарушениями технологии. Процесс монтажа можно разделить на несколько ключевых этапов.
При бесканальной прокладке дно траншеи выравнивается и засыпается слоем мелкого песка толщиной не менее 100 мм. Это необходимо для создания равномерного основания и исключения точечных нагрузок на полиэтиленовую оболочку. Трубы укладываются плетьми, длина которых ограничивается возможностями транспортировки и монтажа (обычно 8-12 метров).
Стыковка рабочих стальных труб производится методом дуговой сварки. Качество сварного шва контролируется визуально и инструментальными методами (ультразвуковой контроль или рентгенография). Шов должен быть герметичным и прочным, выдерживающее рабочее давление системы.
Это самый ответственный этап. Место сварки, где отсутствует заводская изоляция, должно быть восстановлено с теми же характеристиками, что и основная труба. Процесс включает:
Нарушение герметичности стыка приводит к попаданию грунтовой влаги к стальной трубе и быстрому развитию коррозии, поэтому контроль этого этапа должен быть особенно тщательным. Использование качественных расходных материалов, таких как предлагаемые ведущими производителями вроде «Циндао Юаньтунда Чжунтун Энерджи Групп», является залогом успешной герметизации.
Все современные теплоизолированные трубопроводы оснащаются медными проводниками, заложенными в слой изоляции вдоль всей длины трубы. После монтажа стыков эти проводники соединяются в единую цепь. СОДК позволяет диспетчеру в реальном времени отслеживать состояние изоляции и выявлять места увлажнения с точностью до метра. Это превращает обслуживание теплосети из реактивного (ремонт после аварии) в превентивное.
При планировании закупок теплоизолированных трубопроводов важно понимать, из чего складывается цена и на какие критерии следует обращать внимание при выборе производителя. Рынок насыщен предложениями, но качество продукции может существенно различаться.
Стоимость погонного метра трубы зависит от нескольких параметров:
Выбор поставщика должен базироваться не только на цене, но и на технических возможностях и репутации компании. Рекомендуется обращать внимание на следующие аспекты:
Избегайте поставщиков, предлагающих продукцию по демпинговым ценам. Снижение стоимости часто достигается за счет использования вторичного сырья для оболочки, уменьшения плотности пенополиуретана или использования тонкостенных труб, что неизбежно приведет к авариям в будущем.
Сфера производства и применения теплоизолированных трубопроводов продолжает развиваться, реагируя на новые вызовы энергетики и экологии. В текущем периоде можно выделить несколько ключевых тенденций, формирующих рынок.
Разработка новых рецептур пенополиуретана позволяет создавать изоляцию, стабильно работающую при температурах до 150-160°C и выше кратковременно. Это открывает возможности для модернизации старых паропроводов и внедрения более эффективных источников генерации тепла без замены всей инфраструктуры на более дорогие материалы.
Системы СОДК эволюционируют от простого обнаружения увлажнений к полноценному анализу состояния трубопровода. Интеграция с IoT-платформами позволяет прогнозировать остаточный ресурс труб, автоматически локализовывать дефекты и интегрировать данные в общие системы диспетчеризации умного города.
Производители все чаще переходят на использование вспенивающих агентов, не разрушающих озоновый слой, и внедряют безотходные технологии переработки обрезков полиэтилена и ППУ. Утилизация старых труб также становится частью жизненного цикла продукта, так как сталь и некоторые виды полимеров подлежат вторичной переработке.
Если ранее такие трубы использовались преимущественно в коммунальном хозяйстве, то сейчас они активно внедряются в нефтегазовой отрасли (для поддержания температуры вязких нефтей), в пищевой промышленности (транспортировка горячих жидкостей) и в системах холодоснабжения (где ППУ работает как эффективный барьер для внешнего тепла).
В этом разделе собраны ответы на наиболее частые вопросы, возникающие у заказчиков и инженеров при работе с теплоизолированными трубопроводами.
При соблюдении технологии монтажа и эксплуатации заявленный срок службы составляет не менее 30 лет. Многочисленные исследования и практика эксплуатации в северных регионах показывают, что реальный ресурс может достигать 40-50 лет, так как стальная труба внутри сухой изоляции практически не подвержена коррозии.
Да, трубы в полиэтиленовой оболочке предназначены в том числе для прокладки в обводненных грунтах и под дном водоемов (при наличии дополнительной нагрузки или анкеровки). Монолитная структура ППУ и герметичная оболочка надежно защищают металл от постоянного контакта с водой.
Сигнал от системы СОДК указывает на место и характер дефекта (увлажнение изоляции). Необходимо оперативно вскрыть грунт в указанной точке, удалить поврежденный участок изоляции, просушить его или заменить секцию трубы, а затем восстановить изоляцию стыка с соблюдением всех технологий. Игнорирование сигналов может привести к сквозной коррозии трубы.
Основное отличие заключается в материале внешней оболочки. Для подземной прокладки используется черный полиэтилен, устойчивый к влаге и почвенной химии. Для надземной прокладки применяется оцинкованная сталь, обеспечивающая защиту от ультрафиолета, механических воздействий и атмосферных осадков. Использование ПЭ-оболочки на воздухе запрещено из-за ее разрушения под воздействием солнечных лучей.
Для монтажа необходим стандартный набор оборудования для сварки стальных труб, а также специализированный инструмент для зачистки концов, нагрева термоусаживающихся муфт (газовые горелки или электрические фены) и заливки ППУ в стыки. Обучение персонала работе с СОДК также является обязательным требованием.
Теплоизолированные трубопроводы с ППУ-изоляцией являются стандартом современного теплоснабжения, объединяя в себе высокую энергоэффективность, долговечность и экономическую целесообразность. Переход на данные системы позволяет не только снизить эксплуатационные расходы и потери тепла, но и повысить надежность всей инфраструктуры города или предприятия. При выборе продукции критически важно отдавать предпочтение проверенным производителям, таким как ООО «Циндао Юаньтунда Чжунтун Энерджи Групп», которые соблюдают технологические регламенты и предлагают полный спектр решений от труб до фитингов. Не менее важно уделять максимальное внимание качеству монтажных работ, особенно изоляции стыковых соединений. Инвестиции в качественные предизолированные трубы сегодня — это гарантия стабильного и экономичного теплоснабжения на десятилетия вперед.
