Эта статья — не просто перечень норм, а практическое руководство по монтаж паровых трубопроводов, составленное на основе многолетнего опыта. Мы разберем ключевые этапы от приемки материалов до гидравлических испытаний, уделяя внимание тем нюансам, которые часто упускают из виду, но которые критически важны для безопасности и долговечности системы.
Многие ошибочно полагают, что монтаж парового трубопровода начинается с разгрузки труб. На самом деле, первый и главный этап — тщательная подготовка, иначе все последующие работы могут пойти наперекосяк. Прежде всего, необходим детальный анализ проектной документации (ПД), особенно разделов, касающихся трассировки, указанных компенсаторов, неподвижных опор и уклонов. Лично сталкивался с ситуациями, когда в ПД были противоречия между планами и схемами, которые приходилось разрешать с проектировщиком до начала работ.
Второй критически важный шаг — приемка и проверка материалов. Трубы, отводы, фланцы, паронитовые прокладки, сильфонные компенсаторы — всё должно иметь сертификаты соответствия. Особенно внимательно нужно осматривать трубы на предмет скрытых дефектов, вмятин, состояния внутренней поверхности. Для паропроводов высокого давления даже небольшая риска внутри трубы может со временем стать очагом эрозии. Также нужно сверить марки стали с проектом — применение обычной «черной» трубы вместо предусмотренной легированной (например, 20Г вместо 20) является грубейшим нарушением.
Наконец, подготовка включает организацию площадки, обеспечение безопасных условий труда (наличие ограждений, средств пожаротушения) и инструктаж бригады. Пар — не вода, его утечка или неправильный спуск конденсата может привести к тяжелым травмам. Пренебрежение этим этапом — прямая дорога к аварийной ситуации, которую мне, к сожалению, доводилось видеть.
Установка опор и подвесок — это скелет будущего трубопровода. Самая распространенная ошибка — монтировать их «на глаз» или с большими отклонениями от проекта. Для паропроводов это недопустимо из-за значительных температурных удлинений. Неподвижные опоры (НО) должны быть установлены строго в расчётных точках и надёжно закреплены к строительным конструкциям или фундаментам. Их задача — воспринимать усилия от температурных деформаций и разделять трубопровод на компенсируемые участки.
Подвижные опоры (скользящие, катковые, подвески) обеспечивают свободное перемещение трубы при её нагреве и охлаждении. Здесь ключевой момент — правильная предварительная установка (холодная подвеска). Обычно при монтаже в холодном состоянии опору смещают от расчётного положения в сторону, противоположную тепловому удлинению. Величину этого смещения указывает проект. Если этого не сделать, при первом же прогреве трубопровод упрется в препятствие, что может вызвать запредельные напряжения и разрушение сварных швов.
Отдельно стоит сказать о системах подвесок с пружинными блоками. Их применяют для вертикальных перемещений. Важно после монтажа удалить фиксирующие стопоры (часто это болты, которые нужно вывернуть), иначе пружина не будет работать. Я знаю случай, когда на одном из объектов забыли снять стопоры с двадцати таких подвесок, что привело к передаче нагрузок на оборудование и его поломке при пуске. Проверка свободы движения по всем направлениям до закрепления труб — обязательный пункт.

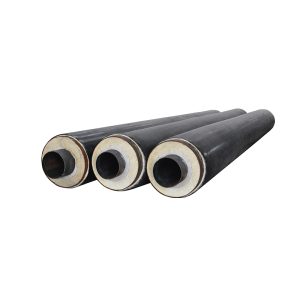

Сварка — это основной технологический процесс, определяющий герметичность и прочность паропровода. Работы должны выполняться аттестованными сварщиками по технологическим картам (ТК), разработанным для конкретных марок стали и условий. Например, для монтажа предварительно изолированных труб типа «сталь-полиуретан-оболочка» (как в ассортименте ООО Циндао Юаньтунда Чжунтун Энерджи Групп) требуется особая технология, чтобы не повредить слой пенополиуретана и гидроизоляцию.
Каждый сварной шов подлежит обязательному контролю. Визуальный и измерительный контроль (ВИК) выявляет наружные дефекты: подрезы, наплывы, смешение кромок. Затем, согласно требованиям нормативных документов, таких как СП 292.1325800.2017, проводится неразрушающий контроль: чаще всего радиографический (рентген) или ультразвуковой. Процент контролируемых стыков определяется классом трубопровода. Пропуск этого этапа или формальный подход к нему — это бомба замедленного действия.
При сборке фланцевых соединений нужно уделить особое внимание качеству прокладок (они должны быть новыми, из соответствующего материла — паронит, фторопласт) и равномерной затяжке болтов крест-накрест динамометрическим ключом. Перекос фланца — частая причина течи после первого же прогрева. Также не забывайте устанавливать все предусмотренные проектом детали: дренажи, воздушники, спускники, контрольные точки для диагностики. Их отсутствие сильно осложнит последующую эксплуатацию.
Паропровод при нагреве от комнатной температуры до, скажем, 250 °C может удлиниться на несколько сантиметров на каждые 10 метров. Если это удлинение не компенсировать, возникнут разрушающие напряжения. Основные способы компенсации — это установка специальных компенсаторов или использование «самокомпенсации» за счёт поворотов трассы.
Сильфонные компенсаторы — удобное, но требующее аккуратности решение. Их нельзя использовать для компенсации монтажных несоосностей — они предназначены только для температурных перемещений. При монтаже обязательно соблюдать стрелку направления потока на корпусе и удалить все транспортные ограничители. Частая ошибка — закрепление компенсатора растянутым или сжатым, не в нейтральном положении, указанном в паспорте. Это резко сокращает его ресурс.
П-образные и гнутые компенсаторы (их изготавливают из отводов) — классическое и очень надежное решение. Их главный недостаток — большие габариты. Ключевой момент их монтажа — правильная холодная затяжка (растяжка). Компенсатор в холодном состоянии нужно предварительно растянуть или сжать на расчётную величину, чтобы в рабочем (горячем) состоянии он находился в наиболее благоприятном напряжённом состоянии. Это сложная операция, требующая специальных приспособлений и контроля, но её игнорирование сводит эффективность компенсатора к нулю.
После завершения монтажа и контроля сварки трубопровод должен пройти обязательные испытания. Обычно это два этапа: предварительное (гидравлическое) испытание и пробный пуск (опрессовка паром). Гидравлическое испытание проводится водой с давлением, в 1,25-1,5 раза превышающим рабочее, но не менее значений, указанных в нормах. Например, для паропроводов РУ 2,5 МПа испытательное давление составит 3,125 МПа.
Во время гидравлических испытаний необходимо:
После успешного гидроиспытания и оформления акта выполняется пробный пуск — прогрев и подача пара. Это самый ответственный момент. Прогрев должен быть плавным, с обязательным открытием всех дренажей на линии для удаления конденсата (гидравлических ударов нужно избегать любой ценой). После выхода на рабочие параметры проводят окончательный осмотр в горячем состоянии, проверяют работу компенсаторов, перемещение по опорам. Только после этого можно подписывать акт о приёмке в эксплуатацию. Сдавать объект без полного цикла испытаний — это брать на себя огромные риски.
Качественный и безопасный монтаж паровых трубопроводов — это комплексная задача, где нет второстепенных этапов. От тщательной подготовки и правильной установки опор до контроля каждого сварного шва и грамотного проведения испытаний — всё взаимосвязано.
Ключ к успеху — не слепое следование инструкции, а понимание физики процессов (тепловое расширение, конденсация) и строгий поэтапный контроль. Экономия времени или средства на одном из этапов почти гарантированно приведет к проблемам при эксплуатации, стоимость устранения которых в разы превысит «сэкономленное».
