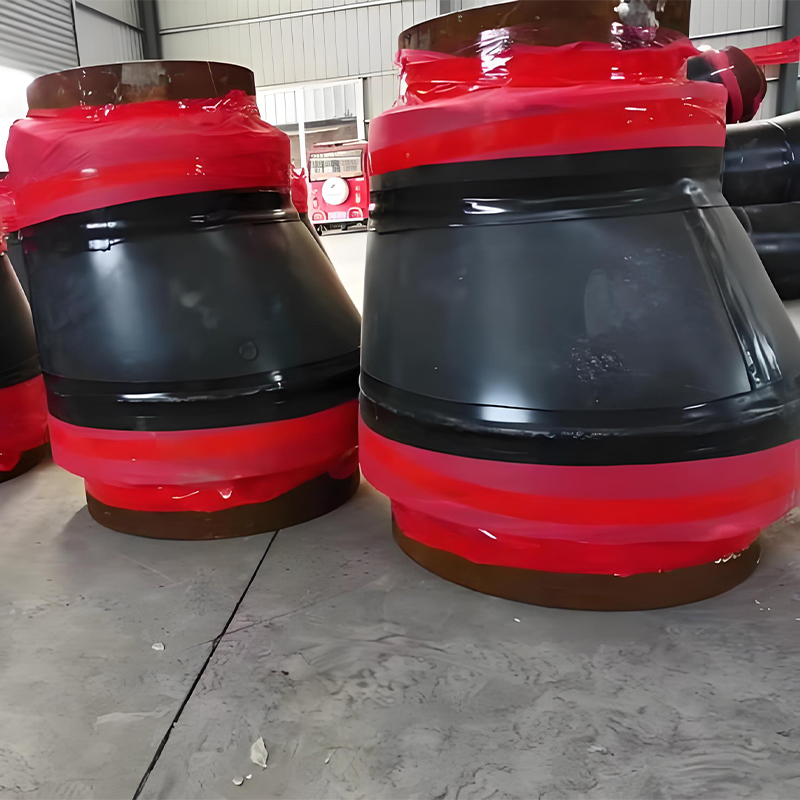

Введение в продукт Теплоизолированные переходы представляют собой теплоизолированные переходные элементы для соединения трубопроводов разного диаметра, состоящие из металлического перехода, градиентного теплоизоляционного слоя и защитной оболочки, соответствующие требованиям к компенсации пере...
Теплоизолированные переходы представляют собой теплоизолированные переходные элементы для соединения трубопроводов разного диаметра, состоящие из металлического перехода, градиентного теплоизоляционного слоя и защитной оболочки, соответствующие требованиям к компенсации перепадов диаметров по GB/T 12777-2019 "Общие технические условия для металлических сильфонных компенсаторов".
1. Композитная структура
Несущий элемент: Концентрические/эксцентрические переходы (углеродистая сталь Q235B/нержавеющая сталь 316L)
Высокотемпературная зона: Алюмосиликатное иглопробивное полотно (толщина ≥80мм)
Низкотемпературная зона: Аэрогелевое полотно (толщина ≤30мм)
Защитная система: Быстросъемные хомуты из алюминиевого сплава (степень защиты IP54)
2. Основные типы
Классификация по стандарту Технические характеристики Применение Переходные формы
Концентрический переход (DN200 → DN150)
Экспцентрический переход (плоская нижняя часть) Горизонтальные/вертикальные трубопроводы
Технология теплоизоляции: прессованная форма (предварительная сборка в заводских условиях)
Слоистая упаковка (монтаж на месте)
Стандартные рабочие условия/особые размеры
Рабочее давление PN16/PN25/PN40
Обычное отопление/высокое давление пара
Ликвидация тепловых мостов: Снижение теплопотерь в зоне перехода на 60% и более
Компенсация напряжений: Допустимое осевое смещение ≥5мм, угловое смещение ≤3°
Эффективность монтажа: Экономия 70% трудозатрат по сравнению с традиционной изоляцией на месте
Удобство обслуживания: Разборная конструкция позволяет проводить локальный ремонт
Тепловые электростанции: Переходы на магистральных паропроводах (P≤17.4МПа, t≤540℃)
Нефтеперерабатывающие заводы: Трубопроводы установок атмосферно-вакуумной перегонки (требуется антикоррозионная защита для сернистых нефтепродуктов)
Районное теплоснабжение: Узлы разветвления вторичных тепловых сетей (рабочий перепад температур ≤120℃)
Терминалы СПГ: Переходы на криогенных трубопроводах (теплоизоляция для сверхнизких температур -162℃)
